Unified Modeling Language（UML)又称作统一建模语言或标准建模语言，它是一个支持模型化和软件系统开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持，包括由需求分析到规格到构造和配置。

四种事务

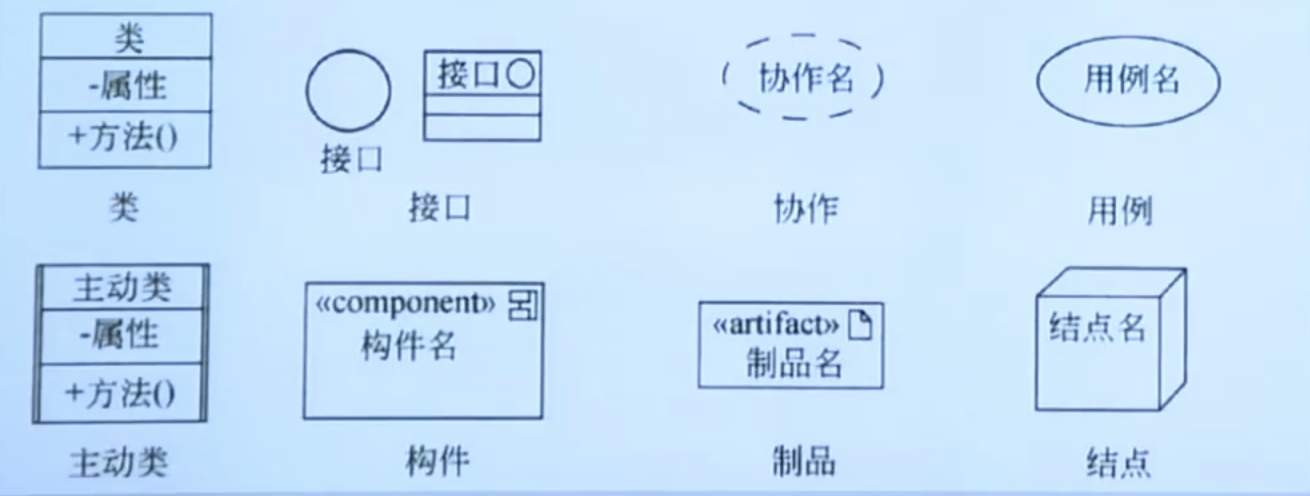

结构事务

名词、静态部分、物理元素。

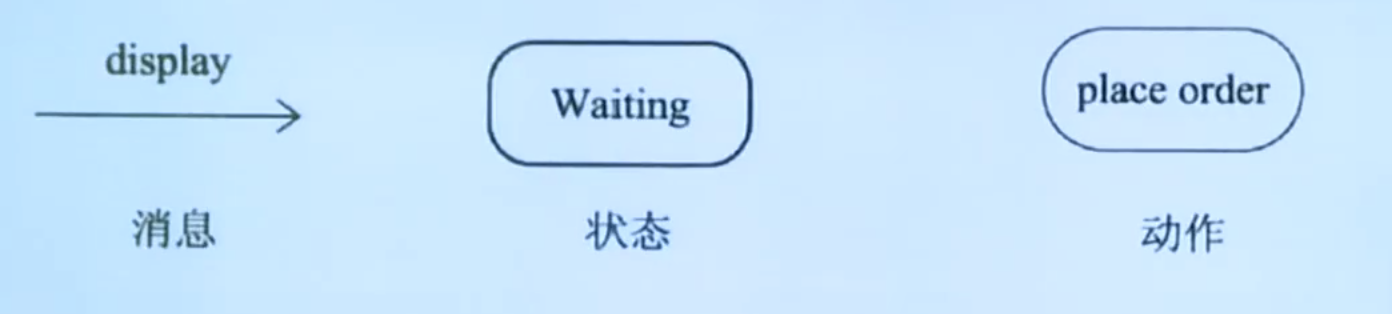

行为事务

动词、动态部分、行为。

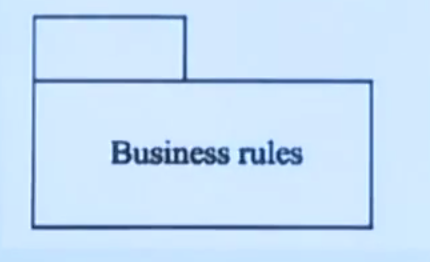

分组事务

包。

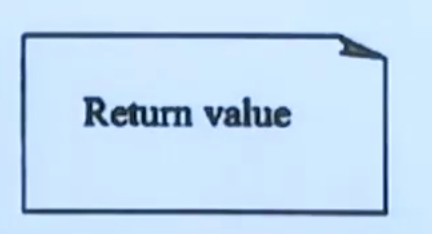

注释事务

注解。

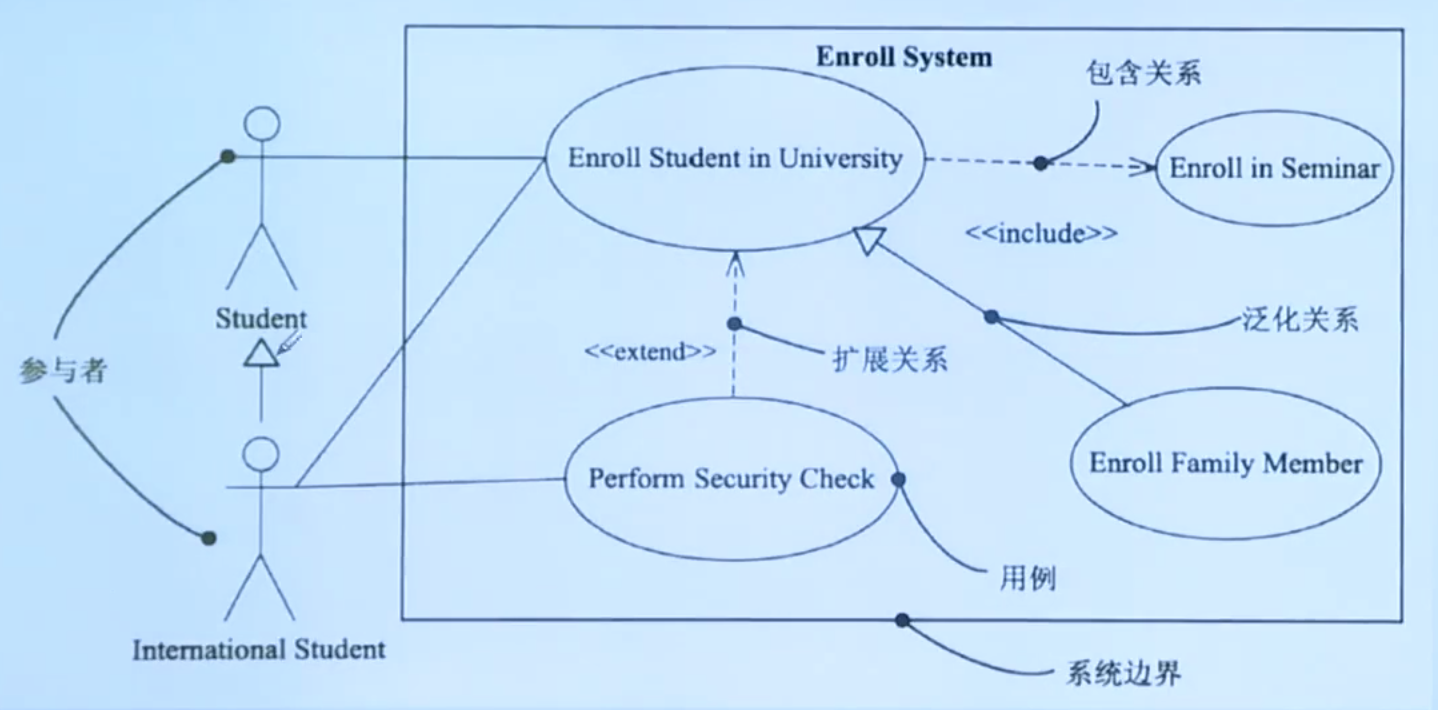

用例图

用例图是指由参与者（Actor)、用例（Use Case),边界以及他们之间的关系构成的用于描述系统功能的视图。
用例图（User Case）是外部用户（被称为参与者）所能观察到的系统功能模型图。
用例图是系统蓝图，用于需求分析阶段。
用例图呈现了一些参与者，一些用例，以及他们之间的关系，主要用于对系统、子系统或类的功能行为进行建模。

关系

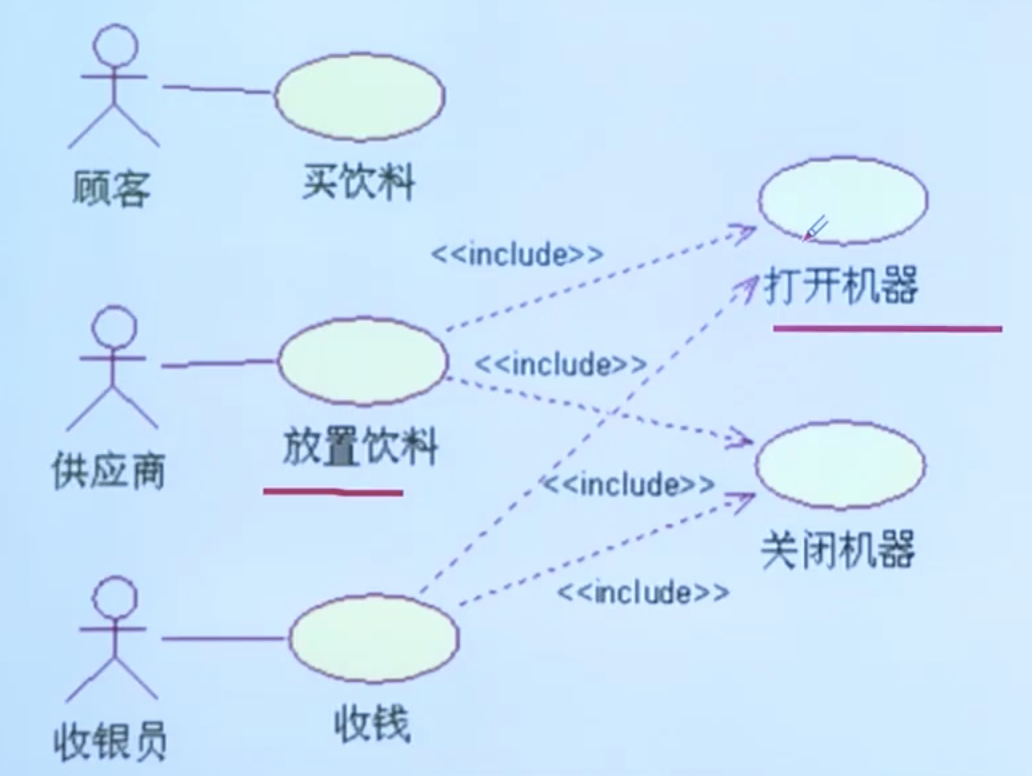

包含(include)关系

基用例并非一个完整的用例，必须和子用例一起使用才够完整，子用例也必然被执行。include关系在用例图中使用带箭头的虚线表示，箭头从基用例指向子用例。

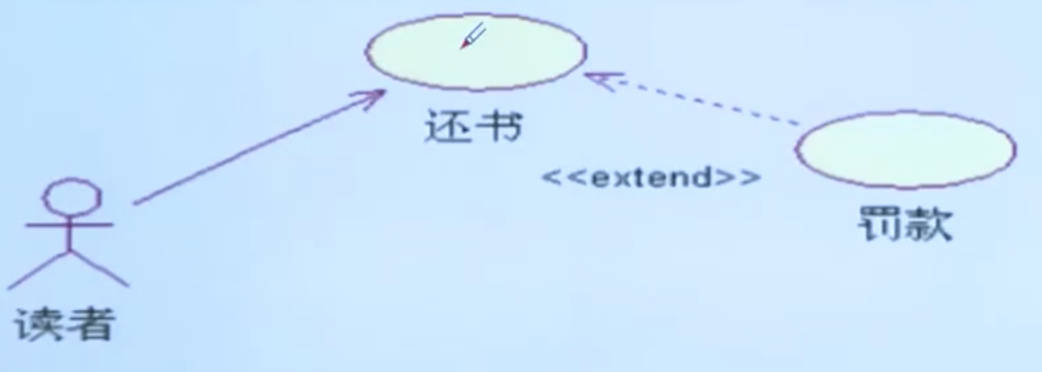

扩展(extend)关系

基用例是一个完整的用例，extend关系在用例图中使用带箭头的虚线表示（在线上标注<>)，箭头从子用例指向基用例。

类图

类图（class diagram）展现了一组对象、接口、协作和它们之间的关系。类图是静态视图。
类图包括：类、接口、协作、依赖、泛化、关联关系

类的分类

实体类
永久存储、数据库表记录
控制类
执行逻辑
边界类
用户、系统交互：界面类，

类之间关系

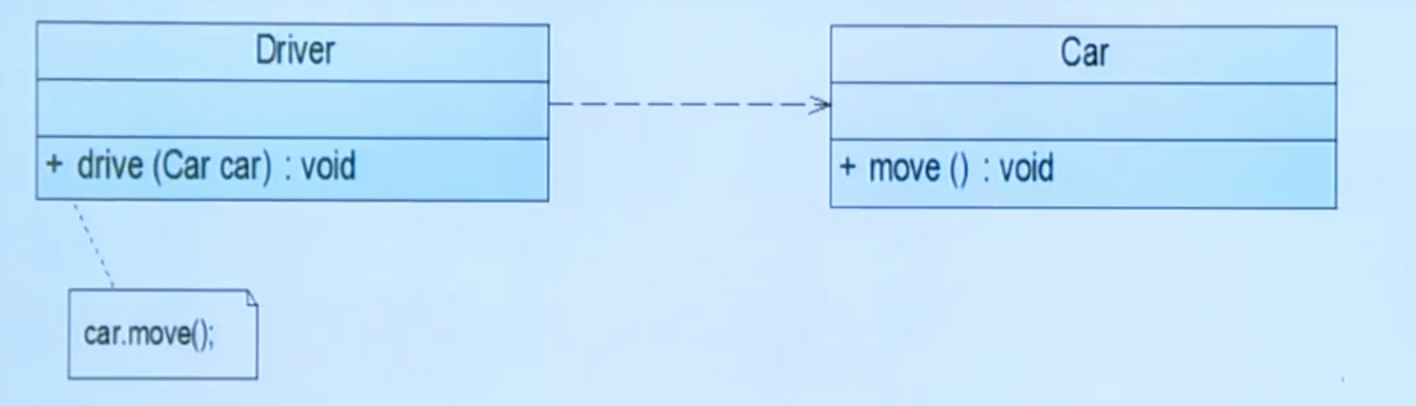

依赖（Dependency)

使用关系(use a) 避免双向依赖
A依赖B，B改变会影响A
虚线箭头表示，依赖的一方指向被依赖的一方。

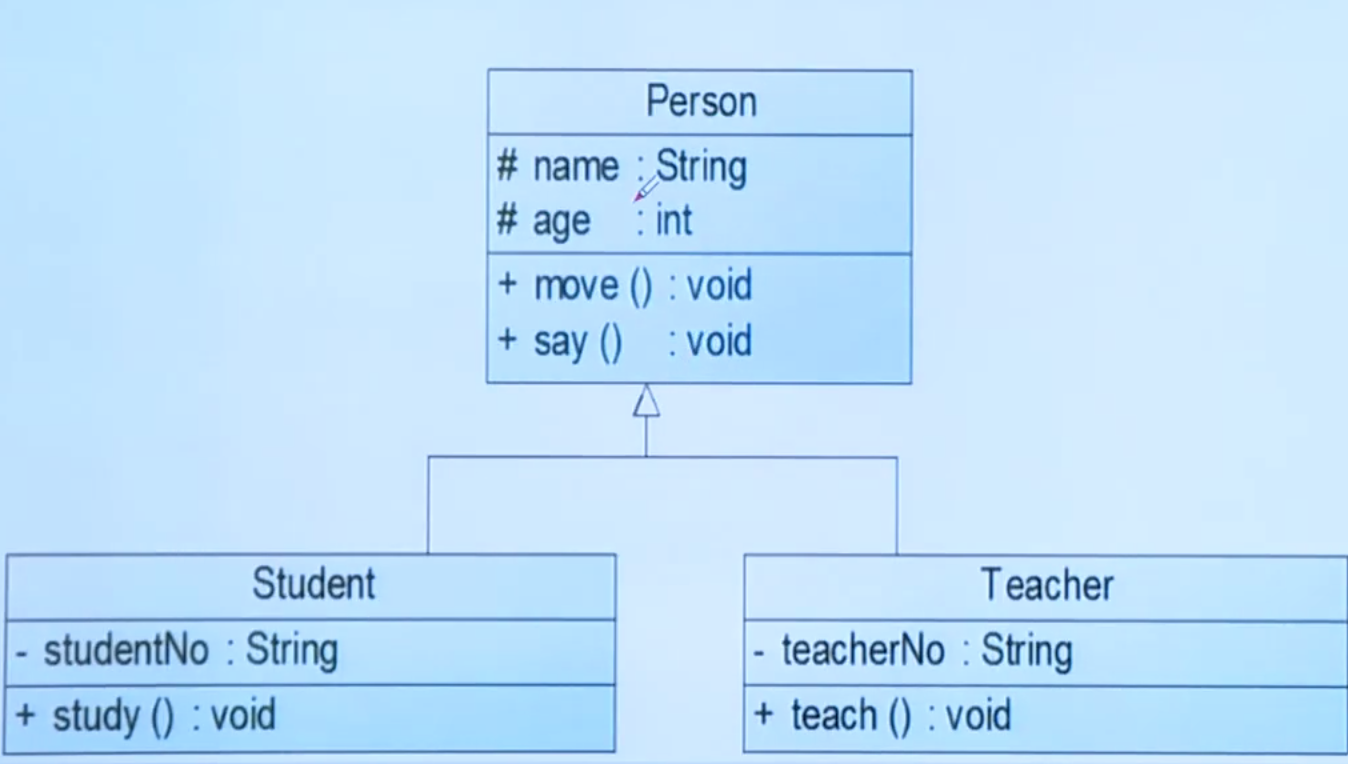

泛化（Generalization)

是（is a）
继承关系的反关系
父类：基类、超类是子类的泛化，子类：派生类。
实线+空心三角形

关联（Association)

拥有的关系（has a），一个类知道另一个类的属性、方法。
双向无箭头
单向关联：有一个箭头
自关联
多重关联
- 1..1 A类1个对象与B类一个对象有关系。
- 0..* A类1个对象与B类0或多个对象有关系。
- 1..* A类1个对象与B类1个或多个对象有关系。
- 0..1 A类1个对象与B类0个或1个对象有关系。
- m..n A类1个对象与B类最少m个最多n个对象有关系(m≤n)。

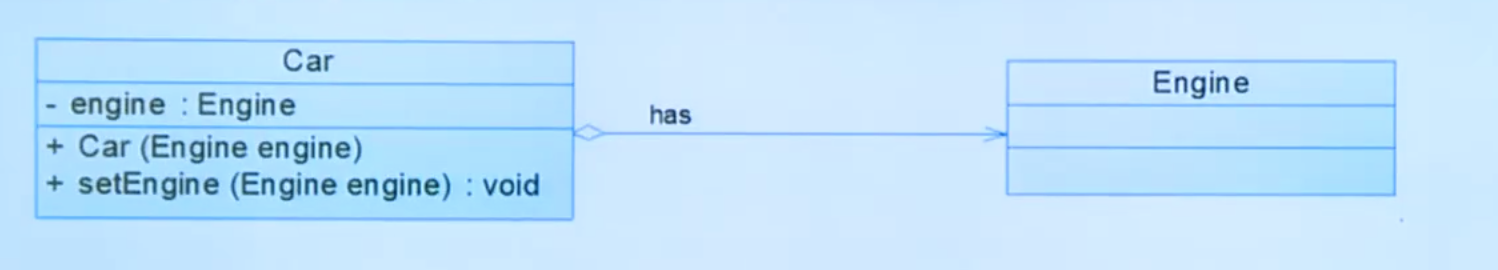

聚合（Aggregation)

has a 关系
整体与部分之间是可分离的
带空心菱形+直线+箭头表示。

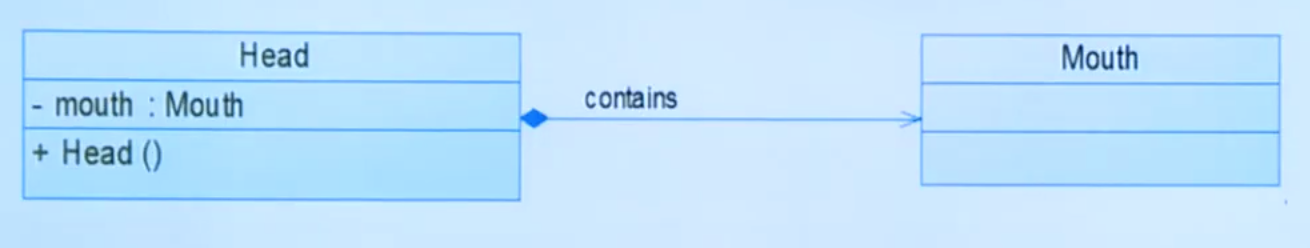

组合（Composition）

contains-a ，也称为强聚合
整体、部分不可分离。
实心菱形+直线+箭头表示。

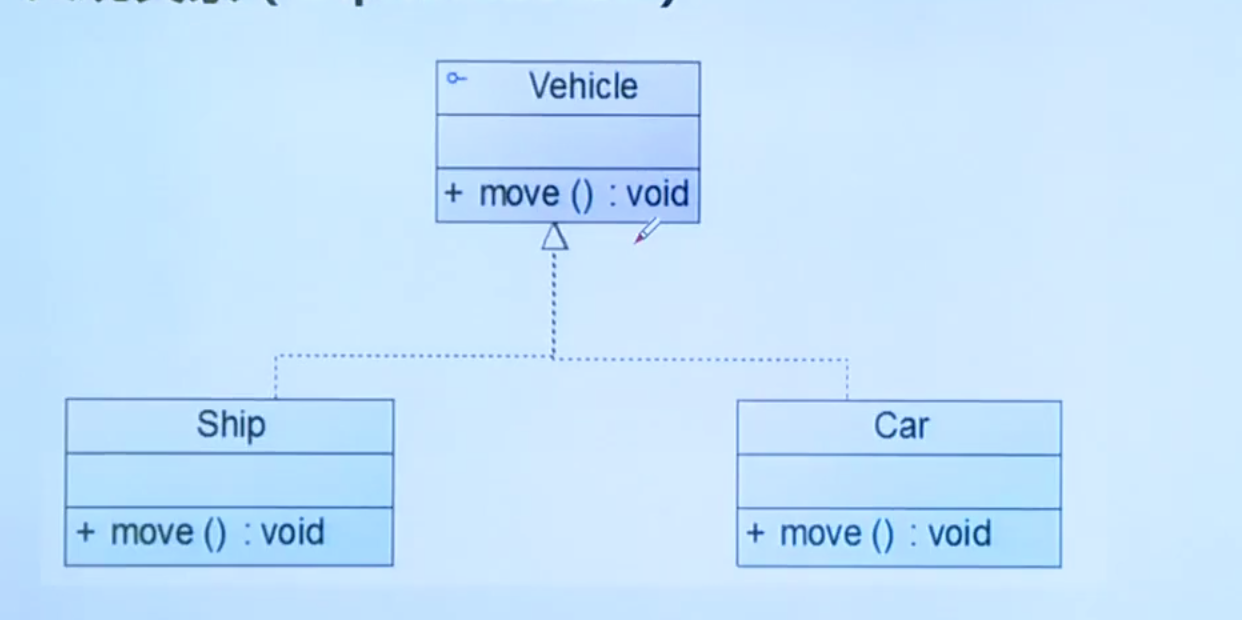

实现（Realization)

用来规定接口和实现接口的类或者构建结构的关系。
接口时操作的集合。
接口之间存在继承、依赖关系。
类、接口存在实现关系。
空心三角+虚线表示。

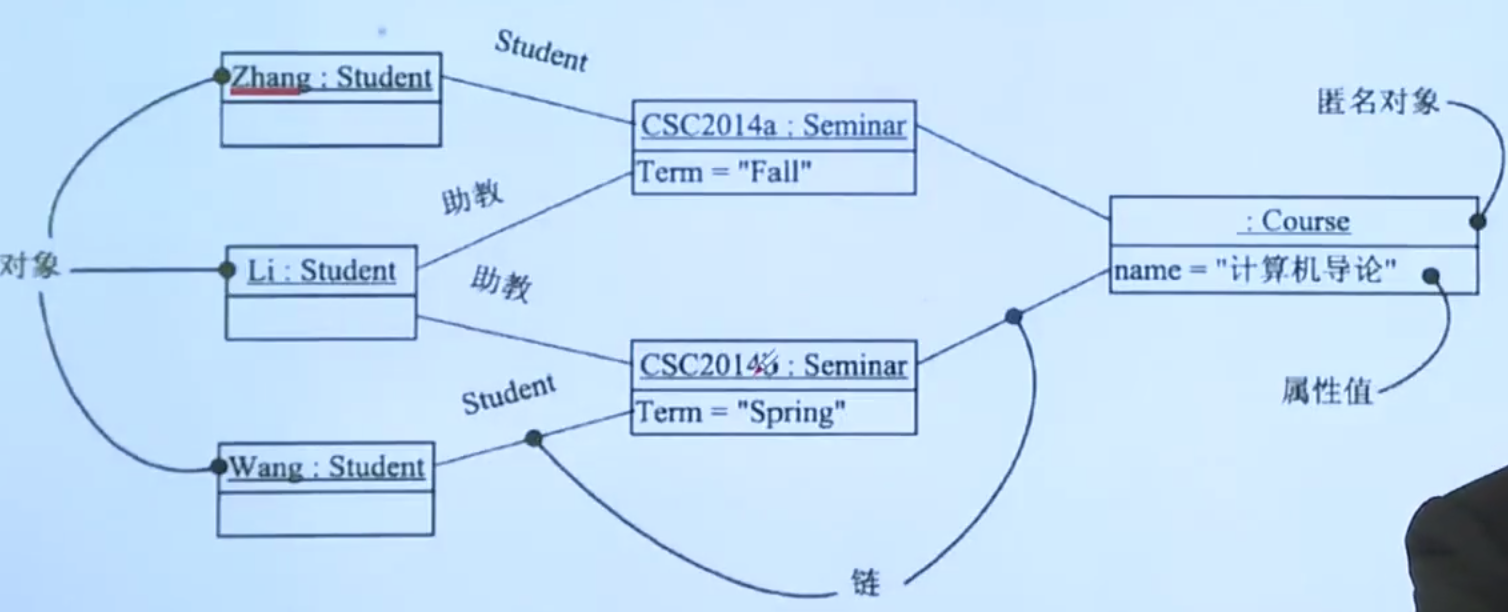

对象图

维度	类图	对象图
信息	3部分：类名、属性、操作	2部分：对象名称、对象属性
名称	只有类名	对象名：类名
属性	所有属性	属性当前值
操作	列出操作	不包含操作
关系	关联连接，关联中使用名称、角色、约束定义	对象使用链进行连接，包含名称、角色
关系数目	必须说明参与关联的对象数目	对象代表单独实体，链都是1对1的，不涉及多重性

交互图

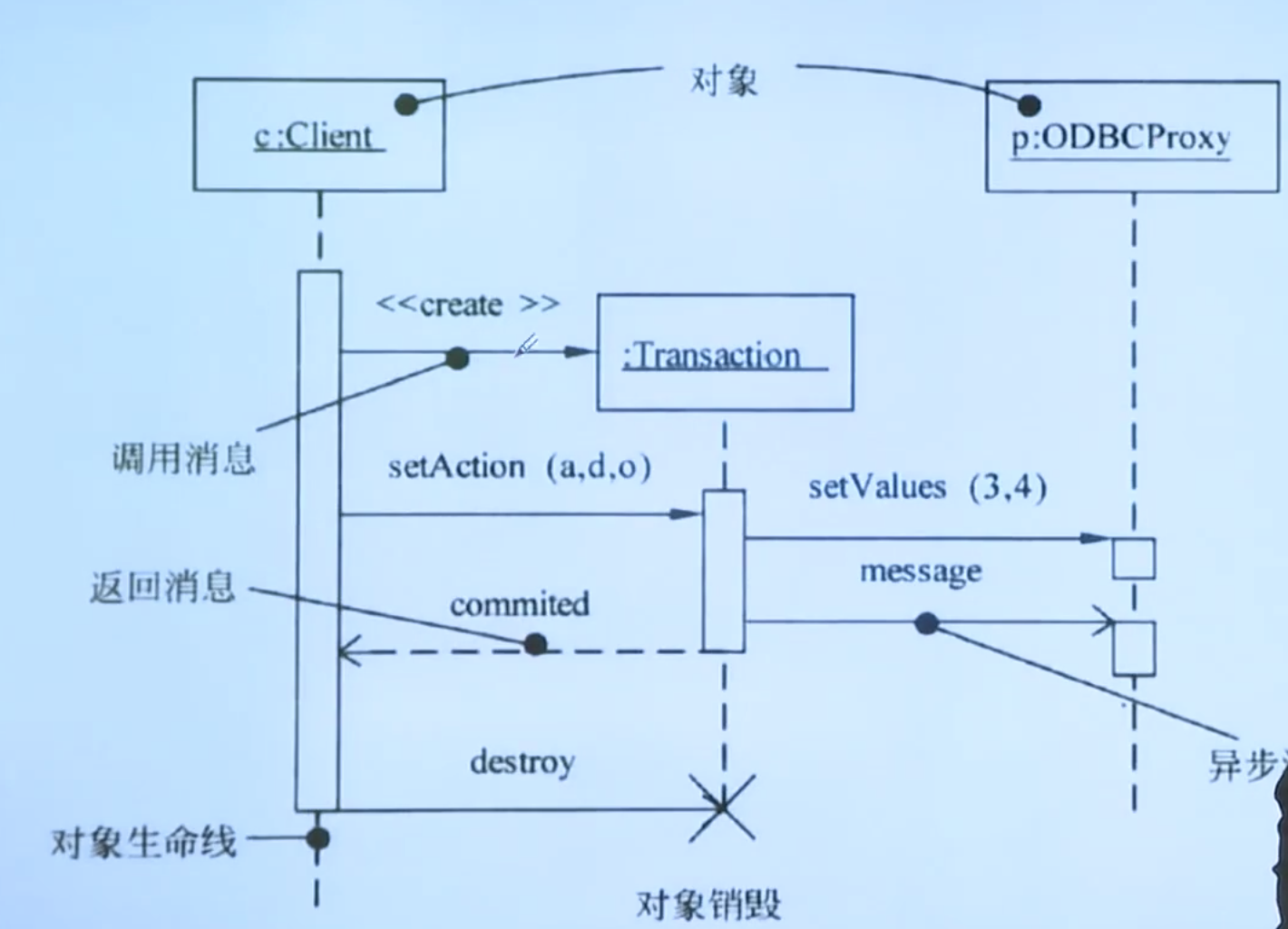

序列图（时序图）

描述消息在对象之间如何发送和接收的。
构成：对象、生命线、控制焦点、消息
作用：展示对象间的交互时序。

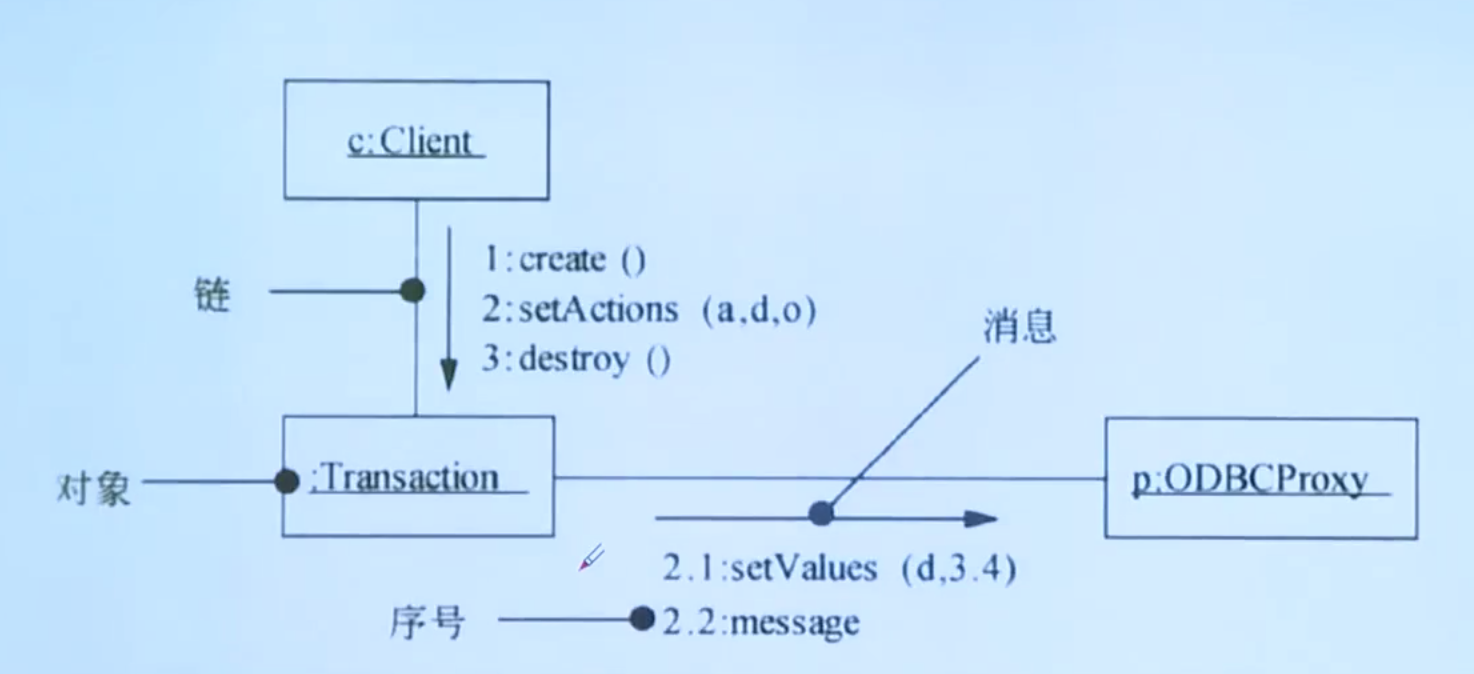

通信图（协作图）

描述了该协作所有对象组成的网络结构及相互发送消息的整体行为。
构成：对象、消息、链（是关联的实例、是对象间发送消息的路径）、顺序号。
作用：显示了对象及其交互关系的组织结构、表现了一个类的操作实现。

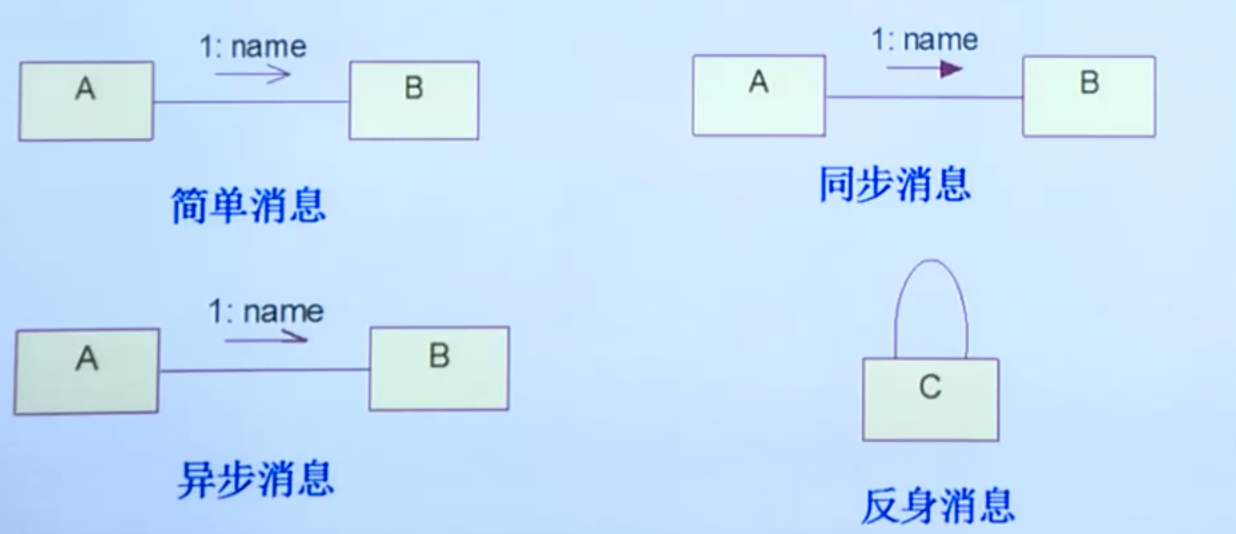

通信方式

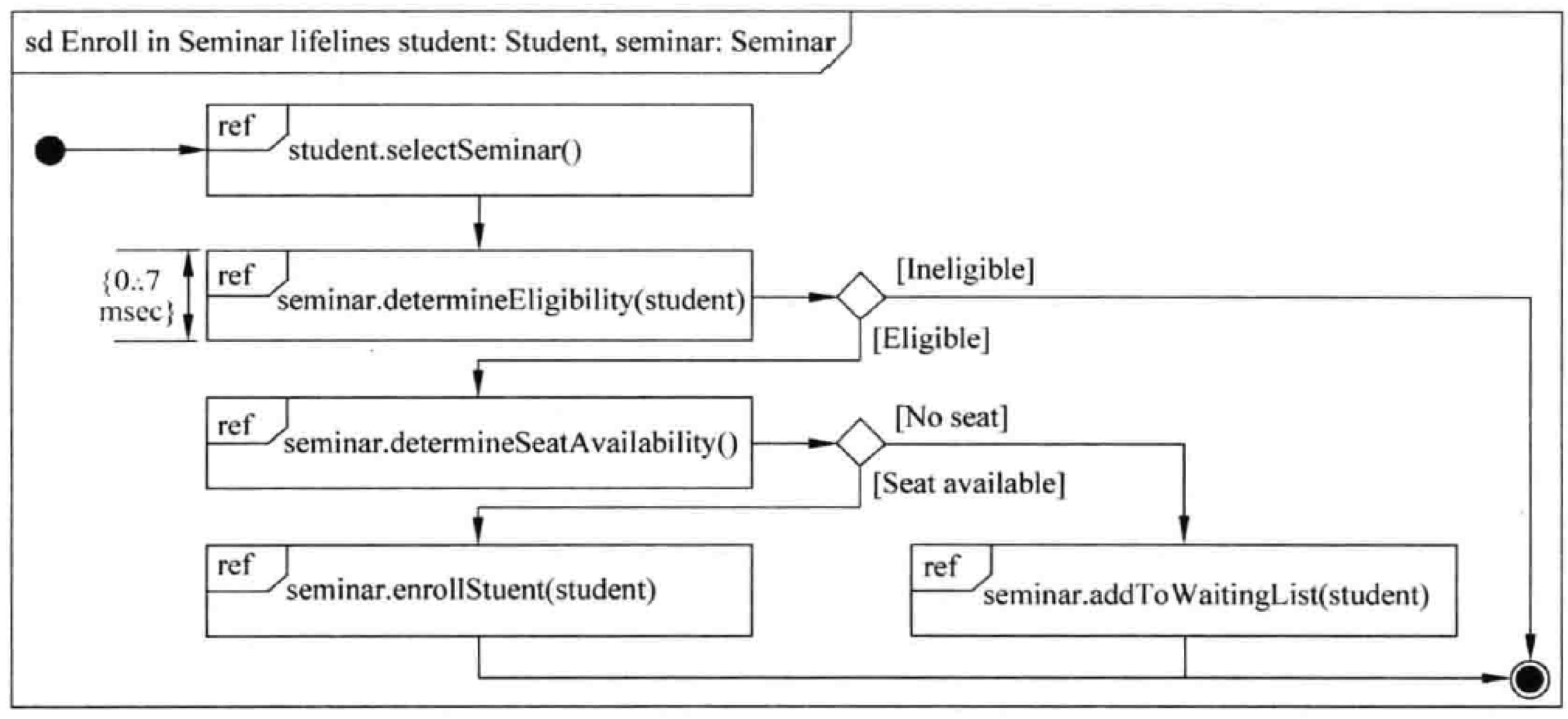

交互概览图

强调控制流的交互图

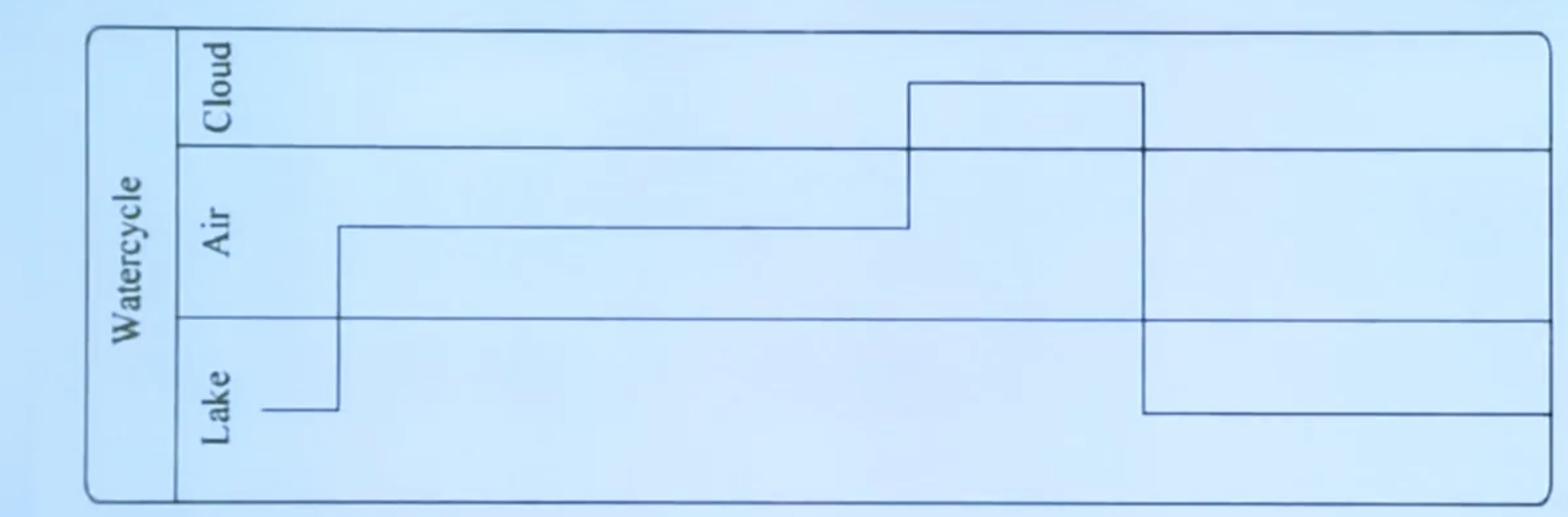

计时图

适合嵌入式系统建模的交互图

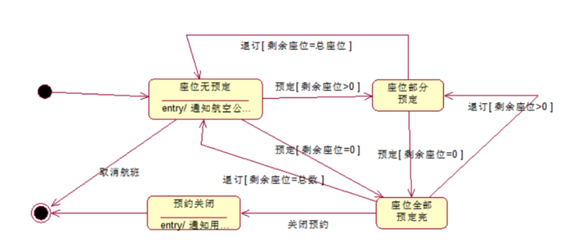

状态图

描述一个特定对象的所有可能的状态，及由于各种事件的发生引起的状态间的转移和变化。
动态建模。

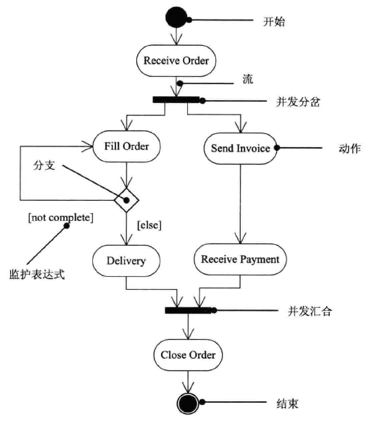

活动图

动态建模。活动图描述行为的动作、状态图描述行为的结果。

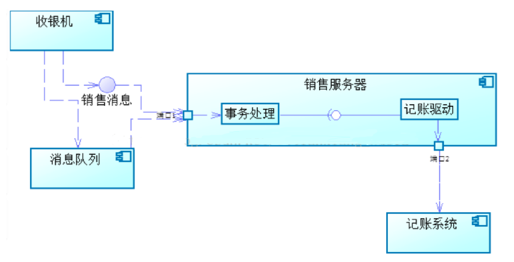

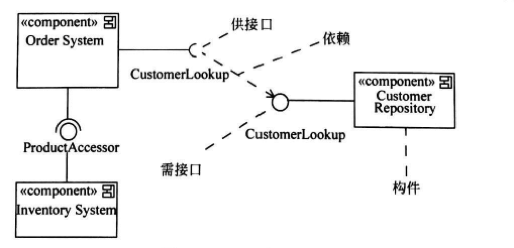

构件图（组件图）

复用，构件类型：

部署构件：dll文件、exe文件、com+对象、CORBA对象、EJB、动态Web和数据库表等。
工作产品构件：源代码文件、数据文件等
执行构件：系统执行后得到的构件。

教材图：

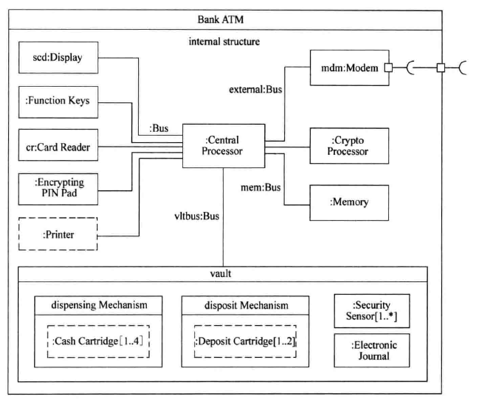

组合结构图

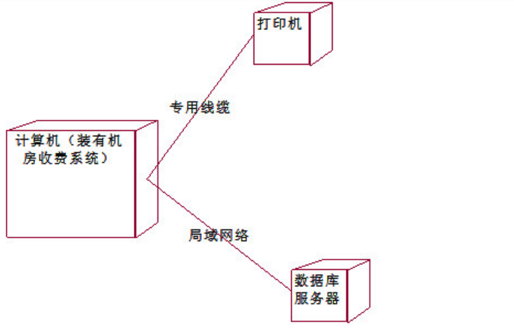

部署图

显示系统中软件、硬件的物理架构。

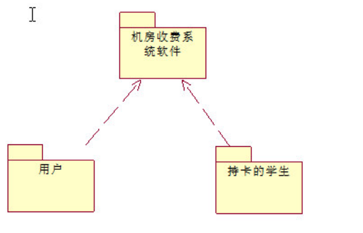

包图

在Uml中用类似于文件夹的符号表示的模型元素的组合。包图是一种维护和描述系统总体结构的模型的重要建模工具，通过对包中各个包以及包之间关系的描述，展现出系统的模块与模块之间的依赖关系。
作用：描述需求，设计的高阶概况；反应系统的高层架构，模块化分解；组织源码的方式；
一个包图可以由任何一种uml图组成，通常为用例图、类图。
包被描述成文件，可以用于uml任何一种图上。
包图知识把某些类放在一个包中，因此可以看出是类图的一种。
