数据库设计

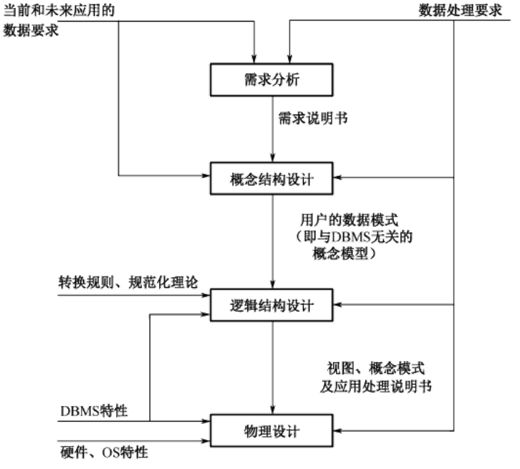

分步设计法，自顶向下逐步求精的原则，可以分为4个阶段：需求分析、概念结构、逻辑结构设计、数据库物理设计。

数据库设计各阶段产物

阶段	产物
需求分析阶段	数据流图（DFD）、数据字典
概念结构设计	E-R图
逻辑结构设计	概念模型转换成特定DBMS所支持的数据模型（DDl、DCL）
物理设计阶段	表定义、建立索引、分区（空间、时间）

需求分析

对现实世界要处理的对象进行详细的调查，通过对原系统的了解，收集支持新系统的基础数据并对其进行处理，在此基础上确定新系统的功能。

需求分析两种方法：

• 自顶向下（SA）方法从最上层的系统组织机构入手，采用逐层分解的方式分析系统
• 用数据流和数据字典描述系统。

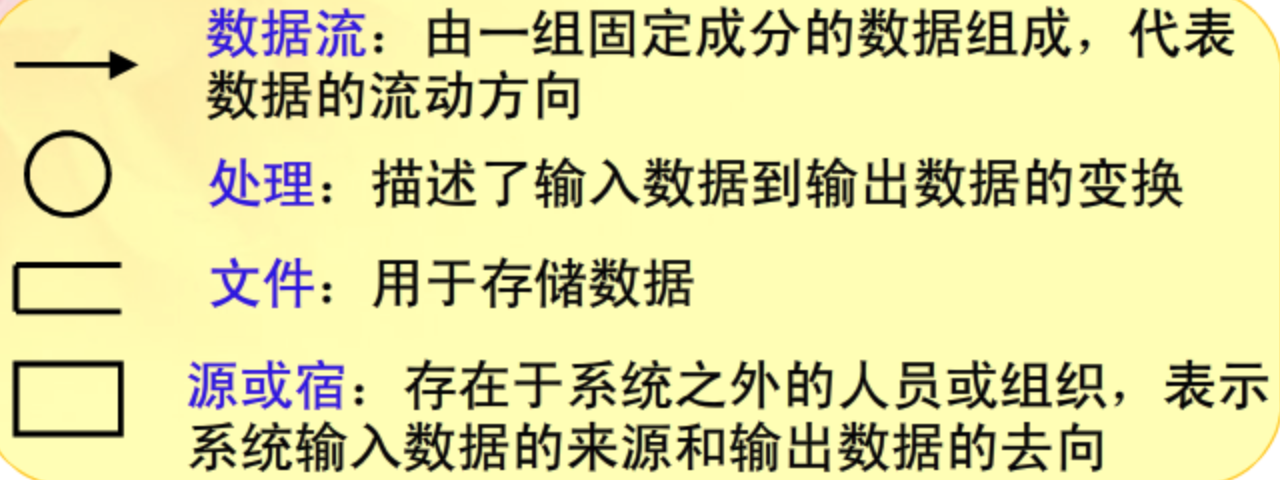

数据流图

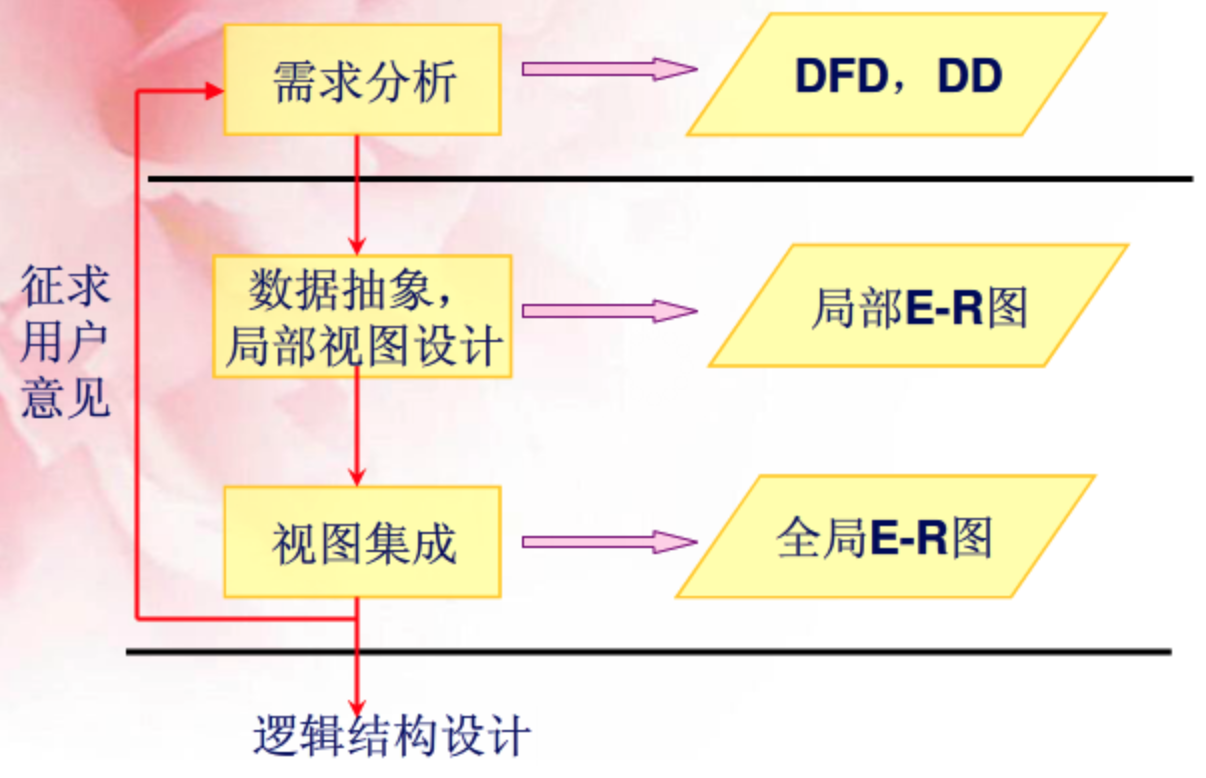

概念结构设计

需求分析数据 --抽象–> 局部E-R模型 --集成–>全局E-R模型

局部E-R模型设计

• 属性必须是不可分的数据项
• 为简化E—R图，能做属性对待的尽量作为属性。

全局ER模型设计

• 集成 各局部ER偶像

• 视图集成的方法有2种：

  • 多元集成法，一次性将多个局部ER图合并为1个全局ER图。
       * 二元集成法，首选集成2个重要的局部ER图，再逐步累加1个新的。

• 冲突解决

  • 属性冲突
       * 命名冲突
       * 结构冲突

• 优化 （利用规范化理论进行操作）

  • 消除冗余
       * 冗余数据：可由基本数据导出的数据
       * 冗余关系：可有基本联系导出的联系

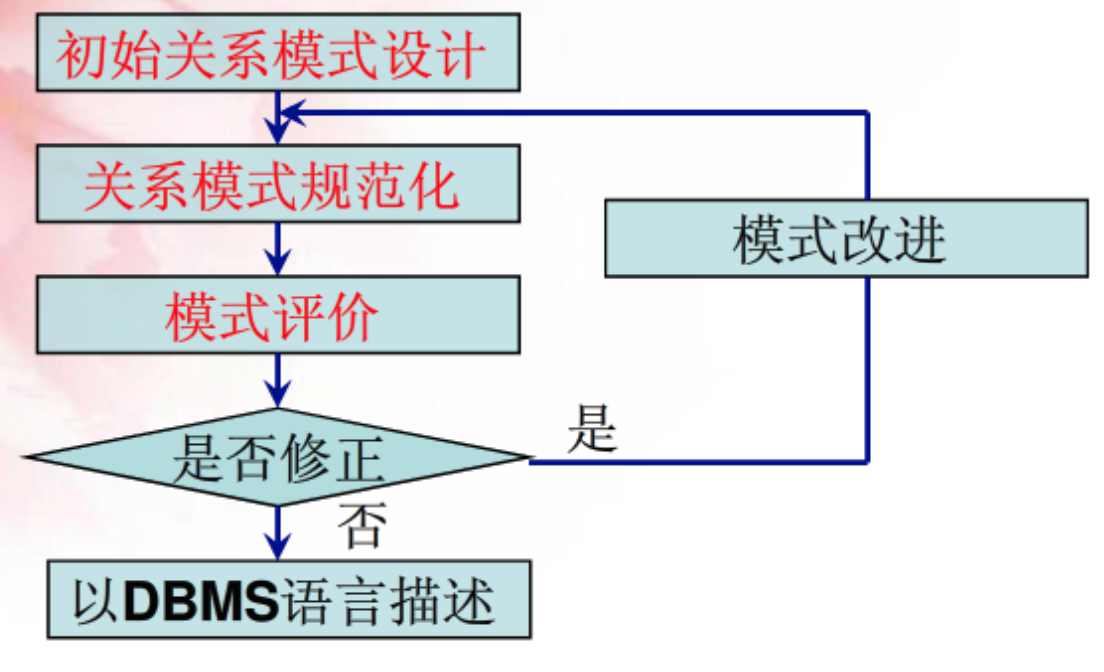

逻辑结构设计

逻辑结构的任务是将ER图转化为特定DBMS所支持的关系模式（DDL）。

• 1个实体 对应 一张表
• 1个联系 对应 一个关系
• 规范化

物理结构设计

对于给定的逻辑数据模型，选取一个最适合应用环境的物理结构。

• 确定物理结构：存取方法、存储结构
• 评价物理结构：时间、空间效率。

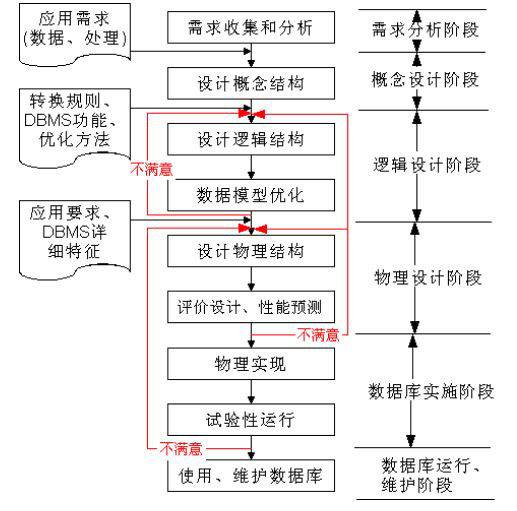

总结
